Модуль UPS для li-ion акумулятора

Модуль заряджання та підвищення напруги ETA9640 5В 1А з захистом (для Li-ion 18650 / полімерних акумуляторів)

Опис товару Компактний модуль на базі мікросхеми ETA9640 для заряджання літієвих акумуляторів з функцією підвищення напруги до 5 В. Підтримує режим UPS (безперервне живлення): заряджає акумулятор і одночасно живить навантаження. Ідеально для DIY PowerBank, портативних пристроїв, сонячних систем та інших проєктів.

Параметри продукту

• Вхід (Input): 5 В, 1 А або більше
• Вихід (Output): 5 В, максимум 1 А
• Акумулятор (Battery): полімерний літієвий акумулятор, літієвий акумулятор 18650. (Рекомендована ємність менше 10 000 мАг)
• Вхідна напруга: не повинна перевищувати 6 В

Захист та особливості

• Сторона акумулятора (Battery end): захист від зворотного підключення, захист від короткого замикання під час заряджання; зворотне підключення не пошкодить модуль
• Сторона виходу (Output end): може живити тільки звичайне навантаження, не можна підключати інші адаптери живлення (згорить при зворотному підключенні); витримує коротке замикання на виході; при малому струмі навантаження не переходить у режим сну

Роз’єми та підключення

• Режим входу (Input mode): IN+ — позитивний полюс входу, IN– — негативний полюс входу
• Режим виходу (Output mode): OUT+ — позитивний полюс виходу, OUT– — негативний полюс виходу
• Акумулятор (Battery): B+ — підключення до позитивного полюса акумулятора, B– — до негативного полюса акумулятора
• Індикаторні світлодіоди (Indicator light, потрібно додати): R+ — для індикації роботи зовнішнього джерела живлення; G+ — для індикації ємності акумулятора (через частоту блимання: чим швидше блимає, тим більше заряду); автоматично вимикається при відсутності навантаження або заряджання

Опис перемички (Jumper J1): Використовується для налаштування потужності зовнішнього джерела живлення. За замовчуванням перемичка замкнена, і зовнішнє джерело повинно бути понад 1 А. Якщо зовнішнє джерело менше 1 А, розімкніть перемичку J1, перемикаючи на потужність 0.5 А: пріоритет віддається живленню навантаження, а залишковий струм йде на зарядку акумулятора.

Застереження Плата нагрівається під час заряджання, тому під час складання забезпечте відстань між платою та акумулятором. Крім того, акумулятор чутливий до полярності — не підключайте зворотно, щоб не пошкодити чіп керування. Коли схема працює в режимі “заряджання під час використання”, захисту від короткого замикання немає, тому уникайте пошкоджень пристрою.

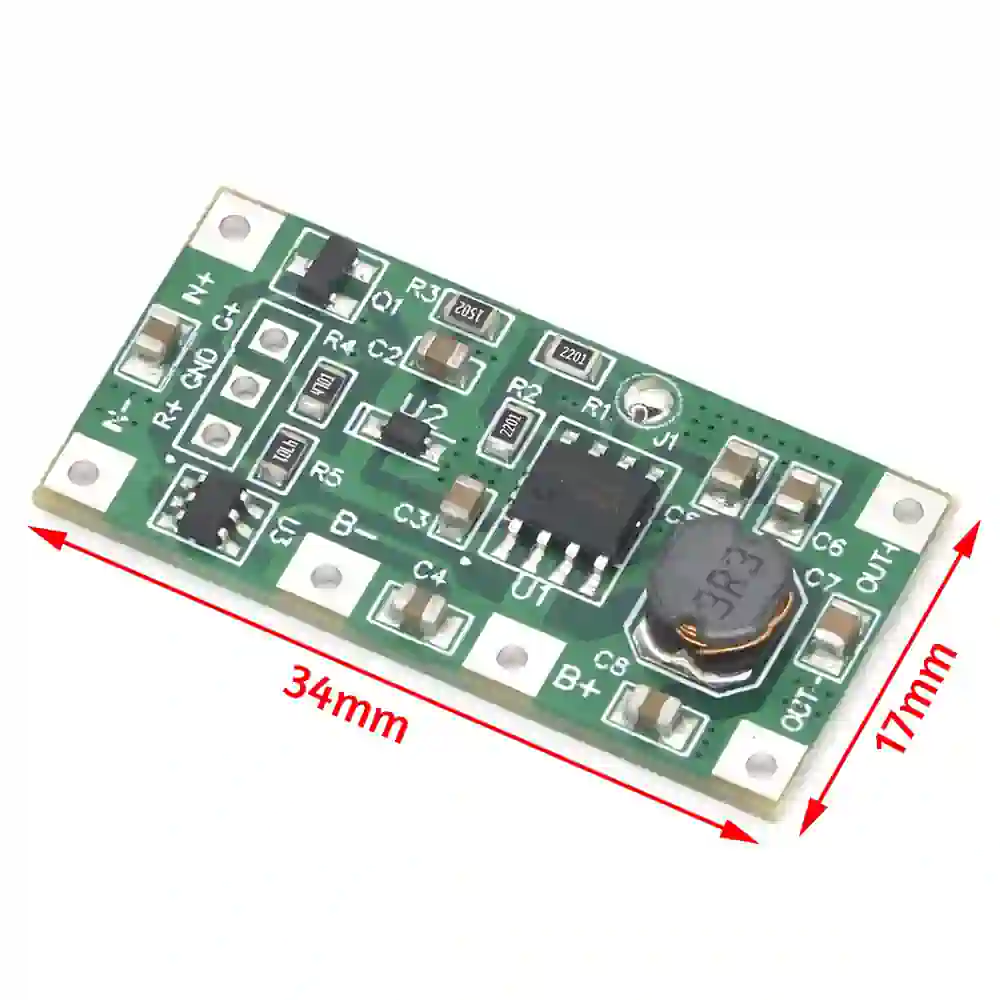

Розміри плати: ~28 × 18 × 4.5 мм Вага: ~3 г

Переваги:

• Інтегрований чіп ETA9640 для синхронного підвищення та лінійної зарядки
• Підтримка режиму UPS (зарядка + живлення одночасно)
• Захист від зворотної полярності та короткого замикання
• Компактність для вбудовування в портативні пристрої

Ідеально для DIY-проєктів: саморобний PowerBank на 18650, безперервне живлення для Arduino, Raspberry Pi, ESP32, ліхтариків, Bluetooth-колонок тощо.
