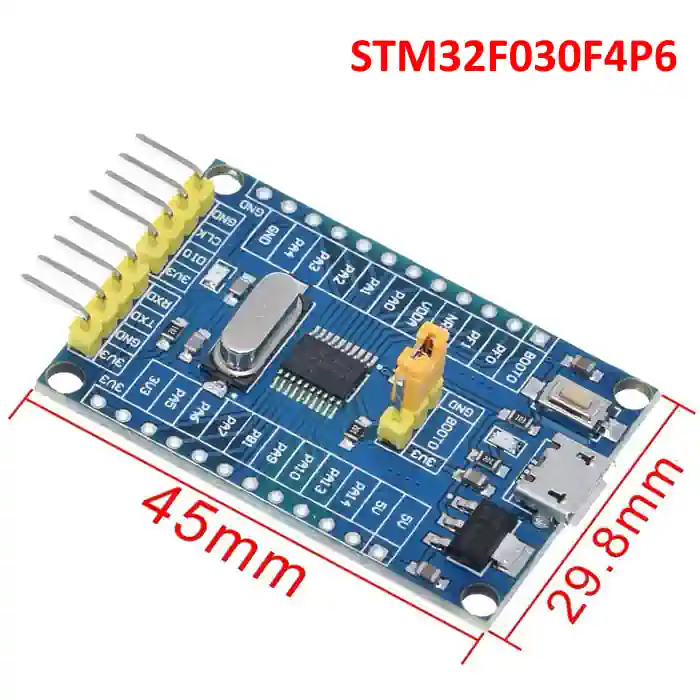

Модуль розробника STM32F030F4P6

Модуль розробника STM32F030F4P6

STM32F030F4P6 – це компактна плата розробки на базі 32-бітного мікроконтролера STM32F030F4P6 від STMicroelectronics, оснащеного ядром ARM Cortex-M0 з частотою до 48 МГц. Цей модуль є економічним рішенням для створення прототипів вбудованих систем, IoT-пристроїв, автоматизації, навчальних проєктів та інших застосунків, що потребують компактності та ефективності.

Технічні характеристики:

• Процесор: ARM Cortex-M0, 48 МГц, 32-бітна архітектура.
• Пам’ять:
  • Flash: 16 КБ.
  • SRAM: 4 КБ.
• Інтерфейси:
  • USB: MicroUSB (живлення, програмування).
  • GPIO: 16 пінів (з підтримкою зовнішніх переривань).
  • UART: 1.
  • I2C: 1.
  • SPI: 1.
  • ADC: 1 x 12-бітний, до 10 каналів.
• Таймери:
  • 5 x 16-бітних універсальних.
  • 1 x 16-бітний для моторного керування (з PWM).
  • 1 x SysTick.
  • 1 x watchdog (IWDG).
• Живлення:
  • 5 В через USB Type-C.
  • 2.4–3.6 В для мікроконтролера.
  • Вбудований POR (захист від скидання при ввімкненні).
• Додаткові функції:
  • Кнопки: Reset та BOOT.
  • Світлодіоди: живлення (PWR) та користувацький (PA4).
  • SWD-інтерфейс для налагодження (сумісний з ST-Link, J-Link).
  • Кристали: 8 МГц (HSE).
• Корпус мікроконтролера: TSSOP20.
• Розміри: ~45 x 30 мм.

Особливості та переваги:

• Енергоефективність: Cortex-M0 забезпечує низьке енергоспоживання, ідеально для батарейних пристроїв.
• Гнучкість підключення: UART, SPI, I2C та ADC дозволяють інтегрувати датчики, дисплеї та модулі зв’язку.
• Легке програмування: Сумісність з STM32CubeIDE, Keil, IAR, Arduino IDE (з STM32 core) та PlatformIO.
• Компактний дизайн: TSSOP20 та мінімалістична плата з двома рядами пінів для зручної інтеграції.
• Налагодження: SWD-інтерфейс та USB-to-Serial спрощують прошивку та тестування.
• RTC: Вбудований годинник реального часу з підтримкою кристала 32.768 кГц.

Обмеження:

• Обмежена пам’ять (16 КБ Flash, 4 КБ SRAM) для складних проєктів.
• Один UART, SPI та I2C, що може бути недостатньо для багатозадачних систем.
• Відсутність вбудованого програматора (потрібен ST-Link для SWD).

Застосування:

STM32F030F4P6 ідеально підходить для створення компактних IoT-пристроїв, розумних датчиків, навчальних платформ, автоматизації та простих систем керування. Завдяки підтримці популярних IDE та компактному форм-фактору, плата є чудовим вибором для початківців і досвідчених розробників.
