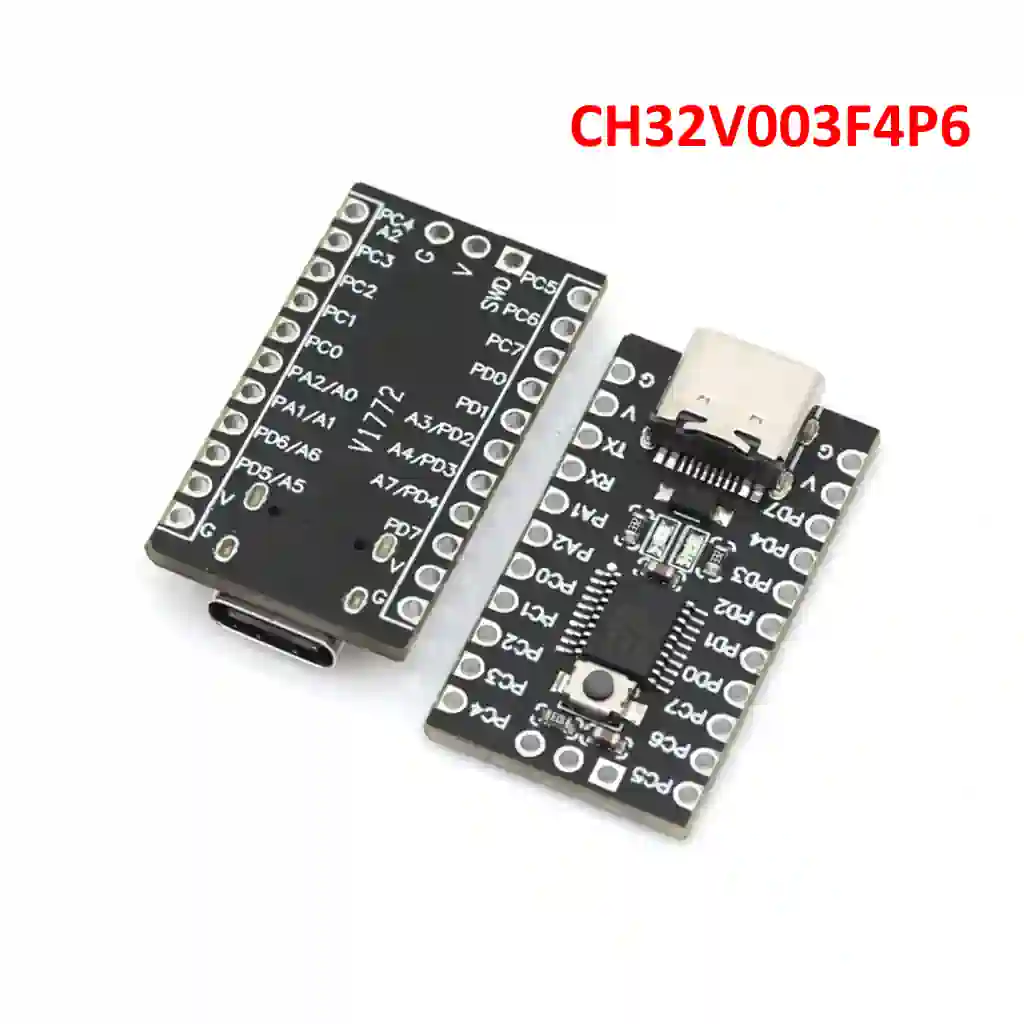

Модуль розробника CH32V003F4P6

Модуль розробника CH32V003F4P6

Підтримка програмування через Arduino IDE!

Детальна інформація доступна на офіційному GitHub репозиторії OpenWCH.

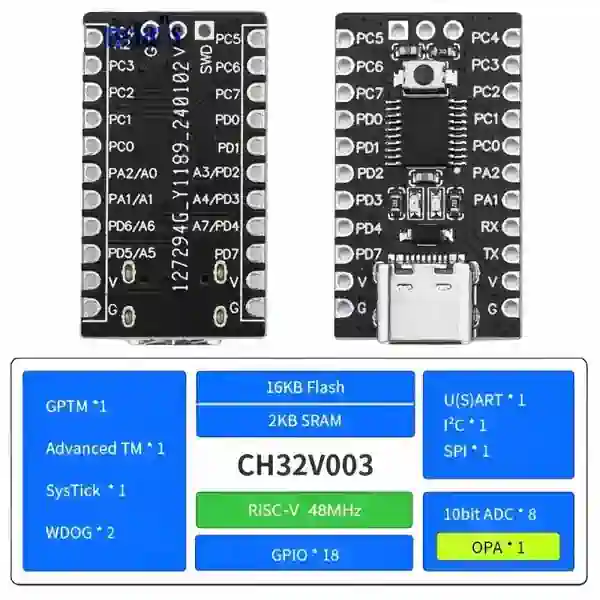

CH32V003 представляє собою економічний мікроконтролер від компанії WCH (WinChipHead, підрозділ Nanjing QinHeng Electronics Co., Ltd.), розроблений як альтернатива STM8S003 з аналогічним функціоналом. Випускається в кількох SMD корпусах: TSSOP20 (CH32V003F4P6), SOP16 (CH32V003A4M6) та SOP8 (CH32V003J4M6). При однакових технічних характеристиках, варіанти відрізняються кількістю доступних портів GPIO: 18, 14 або 6 відповідно. Також доступна відладочна плата в корпусі TSSOP28 з USB-C роз’ємом для живлення (програмування все ще потребує LinkE програматор).

Технічні характеристики:

• Робоча напруга: 2,8–5,5 В (абсолютні межі)
• Процесор: 32-розрядне RISC-V2A ядро з тактовою частотою до 48 МГц
• Оперативна пам’ять: 2 КБ SRAM
• Флеш-пам’ять: 16 КБ
• Порти вводу/виводу: до 18 GPIO з можливістю обробки переривань
• Послідовний інтерфейс: 1× USART
• Шини зв’язку: 1× I2C, 1× SPI
• Аналого-цифровий перетворювач: 10-розрядний до 8 каналів
• Налагодження: однопровідний інтерфейс
• Контролер прямого доступу до пам’яті: DMA загального призначення
• Таймери: 16-розрядний розширений таймер, 16-розрядний таймер загального призначення
• Захисні таймери: 2× watchdog таймери
• Системний таймер: 32-розрядний

CH32V003 – даташит у нас на сайті
