Модуль LED драйвер CN5711 – потужний стабілізатор струму 1.5A для яскравих світлодіодів (2.8-6V)
Основні характеристики (з даташиту CN5711)
| Параметр | Значення | Примітки |
|---|---|---|
| Вхідна напруга (Vin) | 2.8-6V | Ідеально для Li-ion 18650 (3.7-4.2V) або USB 5V |
| Вихідний струм | 30 мА – 1.5A (регульований) | Формула: I = 0.2V / R_ISET |
| Падіння напруги | 0.37V при 1.5A | Низьке, високий КПД |
| Точність струму | ±5% | Стабільна яскравість |
| PWM-димування | Пін CE, до 2 кГц | Сумісно з Arduino/STM32 |
| Захисти | Перевищення струму (>1.9A), температурна регуляція (>135°C – знижує струм) | Не вимикається, LED горить далі |
| Споживання в офф | ~1 μA | Low-power для батарей |
| Температура | -40°C до +85°C | |
| Корпус чіпа | ESOP-8/SOP8 з теплопадом |

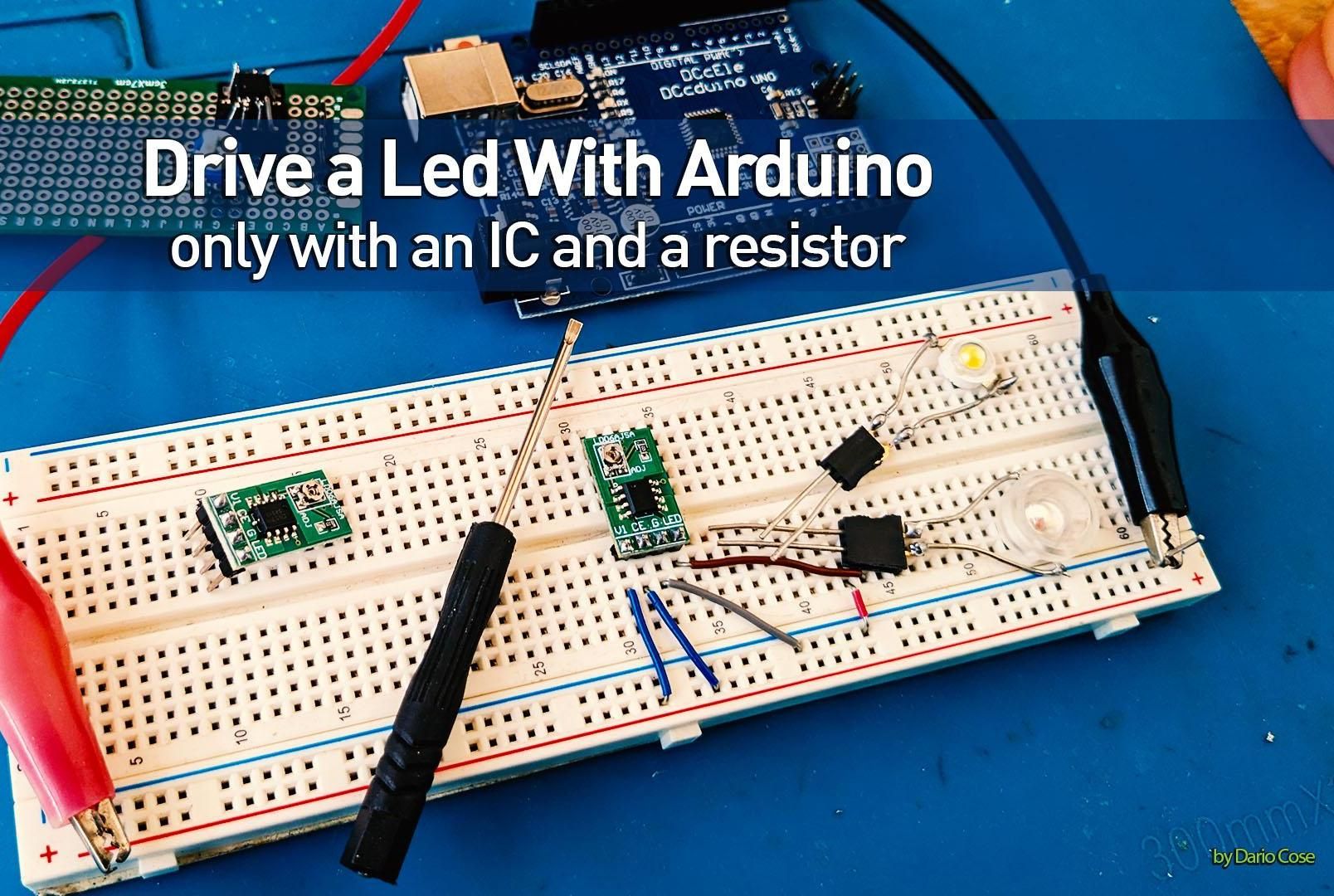

Підключення модуля (типове)
- VIN (+2.8-6V)
- GND
- LED+ (анод світлодіода)
- LED- (катод до GND)
- CE (HIGH – увімк., PWM – димування)
- Потенціометр для регулювання струму
Застосування
- Фонарики/ліхтарики на 1-3W LED (18650)
- Сонячні лампи (з CN3163 для зарядки)
- Авто/велосипедні фари
- Аварійне освітлення
- DIY-проекти з PWM (Arduino, ESP32)
Нюанси: Лінійний драйвер – гріється при великому dropout (Vin >> Vf LED). Для >1A – радіатор. Підтримує паралельні LED (однакові).
Альтернативи: AMC7135 (фіксований струм, паралельні чіпи).
CN5711 – даташит у нас на сайті
