Діод 1N4148W (T4)

Діод 1N4148W (T4)

1n4148w  – даташит у нас на сайті

1N4148W (маркування T4) – це швидкодіючий імпульсний діод у SMD корпусі SOD-123, призначений для комутаційних схем, захисту від зворотної полярності та швидкого перемикання. Використовується в IoT-пристроях, джерелах живлення, сигнальних ланцюгах та автоматизації завдяки високій швидкості та низькій прямій напрузі.

Технічні характеристики:

• Тип: Імпульсний діод.
• Максимальна зворотна напруга (VRRM): 100 В.
• Прямий струм (IF): 150 мА (середній), до 300 мА (піковий).
• Імпульсний струм (IFSM): 2 А.
• Пряма напруга (VF): 0.715 В (при IF = 1 мА), до 1 В (при IF = 150 мА).
• Час відновлення (trr): 4 нс.
• Ємність переходу (Cj): 2 пФ.
• Потужність розсіювання: 400 мВт.

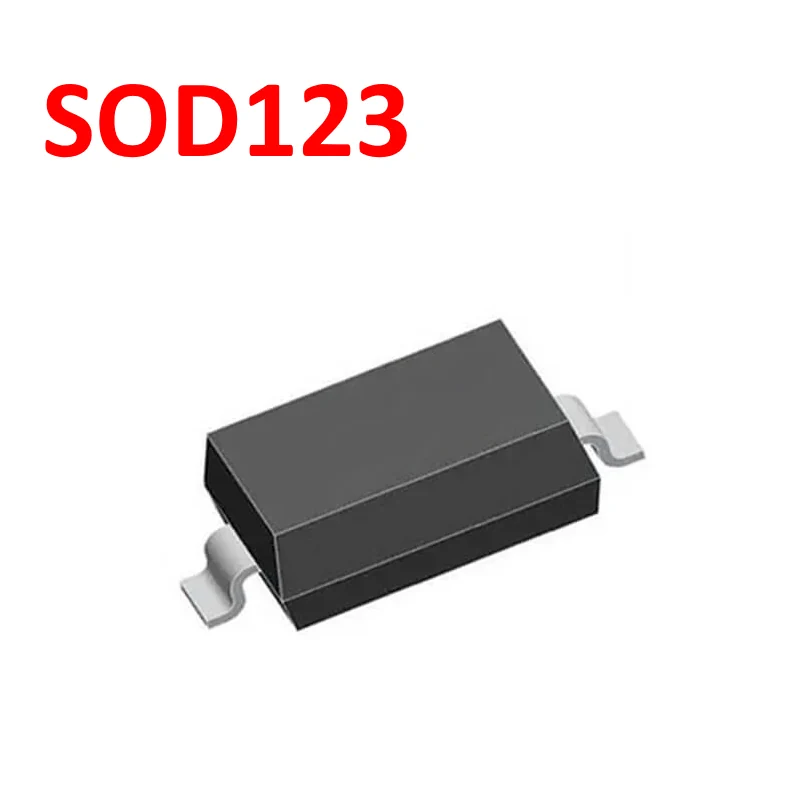

• Корпус: SOD-123 (SMD, 3.7 x 1.6 мм).
• Робоча температура: -55°C ~ +150°C.

Особливості та переваги:

• Висока швидкість: Час відновлення 4 нс ідеальний для швидкісних комутаційних схем.
• Компактність: SOD-123 корпус підходить для SMD-монтажу в обмеженому просторі.
• Надійність: Стійкий до високих температур і імпульсних струмів.
• Універсальність: Сумісний із широким спектром застосунків завдяки низькій прямій напрузі.
• RoHS-сумісність: Без свинцю, відповідає екологічним стандартам.

Застосування:

• Швидкісні комутаційні схеми.
• Захист від зворотної полярності в мікроконтролерах.
• Сигнальні ланцюги в IoT-пристроях.
• Джерела живлення та зарядні пристрої.
• Аудіо- та відеотехніка.
